Aegis squonker réparation support de bouteille
Aegis squonker réparation support de bouteille
Pour ceux qui utilisent une cigarette électronique Aegis squonker et qui ont eu le support de bouteille cassé sans pouvoir bénéficier d'un remplacement garantie ou constructeur.
https://www.thingiverse.com/thing:4616030
Tuto PDF français/anglais de gogol sur la page ainsi que les STL's et le fichier Freecad.
Aussi paradoxal que cela puisse paraître l'impression de la pièce,
![Aegis squonker réparation support de bouteille 12ecro10](https://i.servimg.com/u/f65/18/80/79/80/12ecro10.jpg)
est plus sure sur une imprimante FDM...
Il y a des parties trop fines qui peuvent rompre mais la multitude de couches en FDM casse la propagation de fissures éventuelles.
Le risque de décollage entre couches est nul car elles sont maintenues entre elles par le montage final,
![Aegis squonker réparation support de bouteille 14mont10](https://i.servimg.com/u/f65/18/80/79/80/14mont10.jpg)
par la semelle métallique et les vis de maintien.

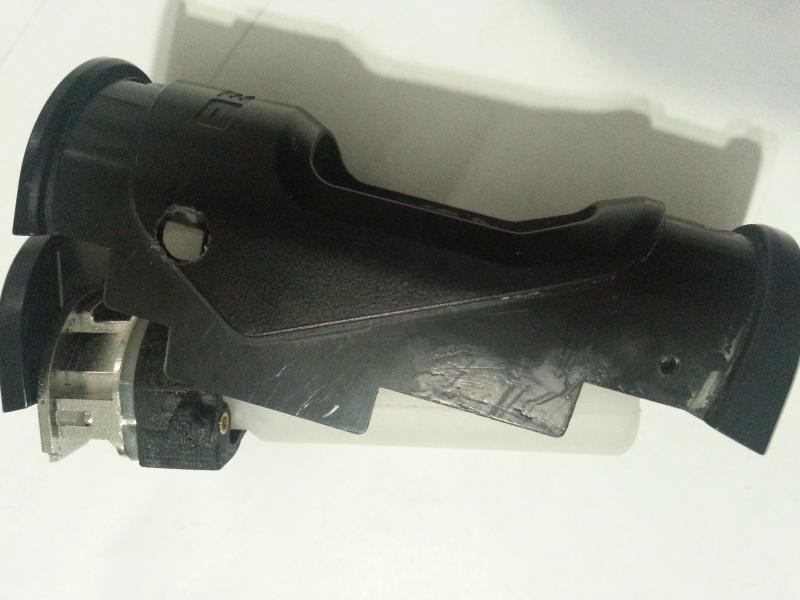

Les trois tétons étant insérés dans des trous qui empêchent aussi le décollage entre couches,
![Aegis squonker réparation support de bouteille 15mise10](https://i.servimg.com/u/f65/18/80/79/80/15mise10.jpg)
la pièce ne risque pas de casser.
Il n'y avait pas d'autre choix, vu le manque de place, que d'utiliser des écrous molletonnés prévus pour de l'injection. Avec une impression FDM l'insertion en force (pas trop fort quand même) ne casse pas le plastique Tandis qu'avec de la résine ou même de la poudre il aurait fallut les insérer sans force et les coller ce qui n'est pas totalement sûr dans le temps.
Il aurait été possible de limer les écrous pour avoir des méplats,
![Aegis squonker réparation support de bouteille Meplat](https://upload.wikimedia.org/wikipedia/commons/b/bd/Meplat.jpg)
et prévoir la pièce en conséquence mais vu la taille des écrous (2.5mm de diamètre), cela reste réservé à des personnes très minutieuses![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pour une fois qu'une FDM s'avère être plus adaptée que les autres, il fallait le dire![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pour ceux qui se poseraient la question du "pourquoi avoir imprimé la pièce sur ma Dreamer plutôt que sur la K8200UM ?", la réponse tient dans la dispo de filament ABS de qualité. Ma K8200UM étant encore en fil de 3mm, je n'avais qu'une bobine d'ABS de piètre qualité...
https://www.thingiverse.com/thing:4616030
Tuto PDF français/anglais de gogol sur la page ainsi que les STL's et le fichier Freecad.
Aussi paradoxal que cela puisse paraître l'impression de la pièce,
![Aegis squonker réparation support de bouteille 12ecro10](https://i.servimg.com/u/f65/18/80/79/80/12ecro10.jpg)
est plus sure sur une imprimante FDM...
Il y a des parties trop fines qui peuvent rompre mais la multitude de couches en FDM casse la propagation de fissures éventuelles.
Le risque de décollage entre couches est nul car elles sont maintenues entre elles par le montage final,
![Aegis squonker réparation support de bouteille 14mont10](https://i.servimg.com/u/f65/18/80/79/80/14mont10.jpg)
par la semelle métallique et les vis de maintien.
Les trois tétons étant insérés dans des trous qui empêchent aussi le décollage entre couches,
![Aegis squonker réparation support de bouteille 15mise10](https://i.servimg.com/u/f65/18/80/79/80/15mise10.jpg)
la pièce ne risque pas de casser.
Il n'y avait pas d'autre choix, vu le manque de place, que d'utiliser des écrous molletonnés prévus pour de l'injection. Avec une impression FDM l'insertion en force (pas trop fort quand même) ne casse pas le plastique Tandis qu'avec de la résine ou même de la poudre il aurait fallut les insérer sans force et les coller ce qui n'est pas totalement sûr dans le temps.
Il aurait été possible de limer les écrous pour avoir des méplats,
![Aegis squonker réparation support de bouteille Meplat](https://upload.wikimedia.org/wikipedia/commons/b/bd/Meplat.jpg)
et prévoir la pièce en conséquence mais vu la taille des écrous (2.5mm de diamètre), cela reste réservé à des personnes très minutieuses
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pour une fois qu'une FDM s'avère être plus adaptée que les autres, il fallait le dire
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Pour ceux qui se poseraient la question du "pourquoi avoir imprimé la pièce sur ma Dreamer plutôt que sur la K8200UM ?", la réponse tient dans la dispo de filament ABS de qualité. Ma K8200UM étant encore en fil de 3mm, je n'avais qu'une bobine d'ABS de piètre qualité...
