Re: Lit Chauffant
bonsoir Statis,
merci pour ta réponse
je suis un peu perdu en électricité et électronique
ci-dessous un schéma de ce que je pensais faire :
![Lit Chauffant - Page 2 Shzoma11](https://i.servimg.com/u/f26/19/97/19/72/shzoma11.jpg)
j'ai oublié les fusibles
mais ça ne saurait tarder !
j'ai une alimentation 3 x 12V 30A (avec 6 sorties 3+ 3- )
et il me semble que le revendeur m'ait dit qu'elle délivrait
3 x 10A .... c'est possible ?
merci pour vos remarques et conseils.
merci pour ta réponse
je suis un peu perdu en électricité et électronique
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
ci-dessous un schéma de ce que je pensais faire :
![Lit Chauffant - Page 2 Shzoma11](https://i.servimg.com/u/f26/19/97/19/72/shzoma11.jpg)
j'ai oublié les fusibles
![Arrow](https://2img.net/i/fa/i/smiles/icon_arrow.gif)
j'ai une alimentation 3 x 12V 30A (avec 6 sorties 3+ 3- )
et il me semble que le revendeur m'ait dit qu'elle délivrait
3 x 10A .... c'est possible ?
merci pour vos remarques et conseils.
Dernière édition par philippe le Jeu 20 Sep - 21:25, édité 1 fois
philippe- Messages : 16
Date d'inscription : 28/08/2018
Re: Lit Chauffant
Salut Philippe,
Il me semble que si c'est le même expander que la première photo DCIN et HOTBED sont inversé dans ton câblage...
DCIN c'est l'alimentation 12 volts positionné à droite sur la première photo...
Les couleurs de polarité rouge pour le + sont bonnes.
Je ne connais pas la carte de la K8400 mais en principe la thermistance se câble sur un connecteur à deux plots avec quatre pour le plateau. Sur le schéma l'entrée thermistance me semble (rappel, je ne connais pas la carte de la K8400) connectée à l'entrée commande de l'expander. Une entrée reliée à une entrée ne donnera pas grand effet...
Attention, relier la thermistance à la sortie plateau chauffant c'est la transformer en résistance chauffante, mais cela ne devrait pas être destructeur vu la faible intensité qui passerait, 0.02 watts...
Donc bien être sûr de raccorder les bonnes sorties sur les bonnes entrées![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Les alimentations sont normalement "auto-protégées", mettre des fusibles serait une bonne sécurité supplémentaire mais comment mettre "le bon" alors que la consommation du plateau va dépendre d'une température qui n'est pas la même d'un filament à un autre...
Normalement, à condition que la thermistance soit bien en contact, le firmware (s'il n'est pas moisi) détecte les anomalies et coupe la sortie chauffe (tant pour le plateau que le nez) donc en cas d'oubli de fusibles je ne sais pas si c'est grave...
Malheureusement le langage amène des quiproquos...
Trois connecteurs 12 volts ou trois sorties ???
Trois sorties 12 volts 10 ampères veut dire que cette alimentation ne sera pas adaptée car le plateau ne pourrait être câblé que sur l'une d'elle et pas deux à la fois...
Avec une alimentation donnée à 10A que l'on fait travailler au maximum, il faut s'attendre à de mauvaises surprises, surtout que toutes les puissances sont indiquées pour les maximales en pointes et non en fonctionnement continu.
En ABS le plateau pompera le maximum en permanence...
Je pense qu'une alimentation 12 volts 360 watts devrait sortir 30 A sur n'importe laquelle des trois paires de connecteurs.
Si ce n'est pas le cas c'est une 3 x 120 watts, ce qui ne veut pas dire la même chose...
Il me semble que si c'est le même expander que la première photo DCIN et HOTBED sont inversé dans ton câblage...
DCIN c'est l'alimentation 12 volts positionné à droite sur la première photo...
Les couleurs de polarité rouge pour le + sont bonnes.
Je ne connais pas la carte de la K8400 mais en principe la thermistance se câble sur un connecteur à deux plots avec quatre pour le plateau. Sur le schéma l'entrée thermistance me semble (rappel, je ne connais pas la carte de la K8400) connectée à l'entrée commande de l'expander. Une entrée reliée à une entrée ne donnera pas grand effet...
Attention, relier la thermistance à la sortie plateau chauffant c'est la transformer en résistance chauffante, mais cela ne devrait pas être destructeur vu la faible intensité qui passerait, 0.02 watts...
Donc bien être sûr de raccorder les bonnes sorties sur les bonnes entrées
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
Les alimentations sont normalement "auto-protégées", mettre des fusibles serait une bonne sécurité supplémentaire mais comment mettre "le bon" alors que la consommation du plateau va dépendre d'une température qui n'est pas la même d'un filament à un autre...
Normalement, à condition que la thermistance soit bien en contact, le firmware (s'il n'est pas moisi) détecte les anomalies et coupe la sortie chauffe (tant pour le plateau que le nez) donc en cas d'oubli de fusibles je ne sais pas si c'est grave...
Malheureusement le langage amène des quiproquos...
Trois connecteurs 12 volts ou trois sorties ???
Trois sorties 12 volts 10 ampères veut dire que cette alimentation ne sera pas adaptée car le plateau ne pourrait être câblé que sur l'une d'elle et pas deux à la fois...
Avec une alimentation donnée à 10A que l'on fait travailler au maximum, il faut s'attendre à de mauvaises surprises, surtout que toutes les puissances sont indiquées pour les maximales en pointes et non en fonctionnement continu.
En ABS le plateau pompera le maximum en permanence...
Je pense qu'une alimentation 12 volts 360 watts devrait sortir 30 A sur n'importe laquelle des trois paires de connecteurs.
Si ce n'est pas le cas c'est une 3 x 120 watts, ce qui ne veut pas dire la même chose...
statis- Messages : 1399
Date d'inscription : 18/03/2014
Re: Lit Chauffant
Salut Statis ,
un grand merci pour ta réponse
à présent, j'y vois un peu plus clair !
En effet, l'image du PE était inversée par rapport à l'originale
et je me suis gouré dans les câblages thermistance et PE vers la carte mère

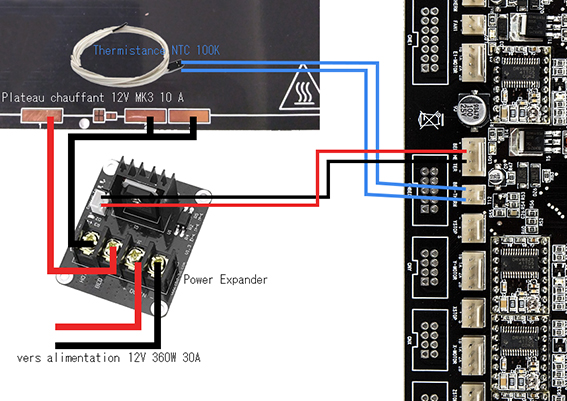

j'ai revue ma copie :![Lit Chauffant - Page 2 Shzoma12](https://i.servimg.com/u/f26/19/97/19/72/shzoma12.jpg)
je me suis basé sur 2 schémas:
celui fourni par Raby :
http://www.k8xxx-3dprinters.crimed.be/w/images/3/37/Heatbedconnect.jpg
et un autre :
http://imprimante3d.education/lib/exe/fetch.php?media=schema_heatbed.jpg
j'ai un autre petit souci:
sur la sortie du PE vers le plateau chauffant il n'y a pas de polarité !?
alors que sur le Mk3 il y en a une .... quelque chose m'échappe !
encore merci![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
un grand merci pour ta réponse
à présent, j'y vois un peu plus clair !
En effet, l'image du PE était inversée par rapport à l'originale
et je me suis gouré dans les câblages thermistance et PE vers la carte mère
![Embarassed](https://2img.net/i/fa/i/smiles/icon_redface.gif)
j'ai revue ma copie :
![Lit Chauffant - Page 2 Shzoma12](https://i.servimg.com/u/f26/19/97/19/72/shzoma12.jpg)
je me suis basé sur 2 schémas:
celui fourni par Raby :
http://www.k8xxx-3dprinters.crimed.be/w/images/3/37/Heatbedconnect.jpg
et un autre :
http://imprimante3d.education/lib/exe/fetch.php?media=schema_heatbed.jpg
j'ai un autre petit souci:
sur la sortie du PE vers le plateau chauffant il n'y a pas de polarité !?
alors que sur le Mk3 il y en a une .... quelque chose m'échappe !
encore merci
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
philippe- Messages : 16
Date d'inscription : 28/08/2018
Re: Lit Chauffant
Salut Philippe,
Pas de polarité pour thermistance et le plateau (sauf pour ceux équipés de LED).
Mais polarité pour la sortie plateau...
Désolé, j'ai oublié le tort que peuvent causer les évidences...
Même sur d'autres cartes que la K8200 (rappel je ne connais pas la K8400) la polarité n'est pas sérigraphiée...
Seule solution repérer le + en activant le plateau et mettre le cordon - du "métrix" sur la borne - de l'alimentation de la carte en balandant le cordon + sur les plots
Pas de polarité pour thermistance et le plateau (sauf pour ceux équipés de LED).
Mais polarité pour la sortie plateau...
Désolé, j'ai oublié le tort que peuvent causer les évidences...
Même sur d'autres cartes que la K8200 (rappel je ne connais pas la K8400) la polarité n'est pas sérigraphiée...
Seule solution repérer le + en activant le plateau et mettre le cordon - du "métrix" sur la borne - de l'alimentation de la carte en balandant le cordon + sur les plots
statis- Messages : 1399
Date d'inscription : 18/03/2014
Re: Lit Chauffant
salut Statis,
merci pour ta réponse
je me suis mal fait comprendre ... la polarité dont je parlais était celle du Power Expander :
pour l'alimentation ok ... + -
mais pas pour le lit !?
sinon ... mon schéma est bon ? je peux me lancer ?
merci
merci pour ta réponse
je me suis mal fait comprendre ... la polarité dont je parlais était celle du Power Expander :
pour l'alimentation ok ... + -
mais pas pour le lit !?
sinon ... mon schéma est bon ? je peux me lancer ?
merci
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
philippe- Messages : 16
Date d'inscription : 28/08/2018
Re: Lit Chauffant
Salut Philippe,
Le lit n'est pas polarisé (sauf ceux avec LED) donc pas de soucis pour le repérage au bornier.
Le lit n'est pas polarisé (sauf ceux avec LED) donc pas de soucis pour le repérage au bornier.
statis- Messages : 1399
Date d'inscription : 18/03/2014
Re: Lit Chauffant
Salut Statis
je suis en train d'installer le lit chauffant ( MK3 10 A avec une alimentation 12V 30A)
et je m'interroge sur la section des fils à utiliser pour l'alimentation du plateau
dans un premier temps, j'ai placé 2 fils de section 1,5 mm² avec connecteurs de type Dupont mâles et femelles (pour pouvoir ôter le lit plus facilement),
j'ai fait plusieurs tests :
- température de 80°C atteinte au bout de 40 min
j'ai ensuite supprimé les connecteurs
- température de 80°C atteinte au bout de 20 min !!!
- faut-il en conclure que les connecteurs n'étaient pas adaptés ou qu'il vaut mieux ne pas en mettre ?
- quelle section de fils me conseillerais-tu pour l'alimentation du plateau ?
- peut-on,sans danger, élever un peu le voltage sur l'alimentation ?
merci pour ta réponse![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
je suis en train d'installer le lit chauffant ( MK3 10 A avec une alimentation 12V 30A)
et je m'interroge sur la section des fils à utiliser pour l'alimentation du plateau
![Question](https://2img.net/i/fa/i/smiles/icon_question.gif)
statis a écrit:
En 24 volts la section des fils qui alimentent le plateau peut rester dans du "bien souple".
Une alimentation 24 volts chauffe moins pour donner 120W (puissance du MK3 20x20) avec 5 ampères (prévoir plus car les puissances données sont du "pic") contre le double en 12.
dans un premier temps, j'ai placé 2 fils de section 1,5 mm² avec connecteurs de type Dupont mâles et femelles (pour pouvoir ôter le lit plus facilement),
j'ai fait plusieurs tests :
- température de 80°C atteinte au bout de 40 min
j'ai ensuite supprimé les connecteurs
- température de 80°C atteinte au bout de 20 min !!!
- faut-il en conclure que les connecteurs n'étaient pas adaptés ou qu'il vaut mieux ne pas en mettre ?
- quelle section de fils me conseillerais-tu pour l'alimentation du plateau ?
- peut-on,sans danger, élever un peu le voltage sur l'alimentation ?
merci pour ta réponse
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
philippe- Messages : 16
Date d'inscription : 28/08/2018
Re: Lit Chauffant
salut Philippe,
La section des fils est bonne, le 1.5 peut passer plus de 10 ampères.
Les connecteurs de ce type ne sont pas prévus pour passer autant d'intensité mais il ne devrait pas y avoir de différence.
Peut-être les soudures de départ n'offrait pas assez de contact et n'étaient pas assez bonne.
J'ai monté des molex récupérés d'un DD et d'une alim PC hs...
Le réglage de ton alim 12v ne te fera pas avoir une tension de 15v, donc le petit + en tension ne devrait pas être fatal au plateau qu'il faudra cependant surveiller.
Les 80° peuvent être dus à l'effort thermique causé par la plaque de verre s'il y en a une en place...
Et dire qu'une plaque en verre est un argument de vente...
Un MK3 devrait monter à 100° même si çà met du temps...
La section des fils est bonne, le 1.5 peut passer plus de 10 ampères.
Les connecteurs de ce type ne sont pas prévus pour passer autant d'intensité mais il ne devrait pas y avoir de différence.
Peut-être les soudures de départ n'offrait pas assez de contact et n'étaient pas assez bonne.
J'ai monté des molex récupérés d'un DD et d'une alim PC hs...
Le réglage de ton alim 12v ne te fera pas avoir une tension de 15v, donc le petit + en tension ne devrait pas être fatal au plateau qu'il faudra cependant surveiller.
Les 80° peuvent être dus à l'effort thermique causé par la plaque de verre s'il y en a une en place...
Et dire qu'une plaque en verre est un argument de vente...
Un MK3 devrait monter à 100° même si çà met du temps...
statis- Messages : 1399
Date d'inscription : 18/03/2014
Re: Lit Chauffant
salut Statis,
merci pour ta réponse et tes conseils ... ça me rassure
Je pense que les connecteurs branchés dans un premier temps n'étaient pas adaptés ... j'avais remarqué une légère chauffe à cet endroit, raison pour laquelle je les ai virés.
Pour l'alimentation, je comptais la "booster" un poil plus haut de l'ordre de 0,4 voire un peu plus.
Je n'ai pas placé de plaque de verre, j'ai suivi la proposition de Raby (que je remercie au passage) :
plaque de liège, MK3 (plaque alu au dessus) et du blue tape pour protéger la plaque.
encore merci![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
merci pour ta réponse et tes conseils ... ça me rassure
![Smile](https://2img.net/i/fa/i/smiles/icon_smile.gif)
Je pense que les connecteurs branchés dans un premier temps n'étaient pas adaptés ... j'avais remarqué une légère chauffe à cet endroit, raison pour laquelle je les ai virés.
Pour l'alimentation, je comptais la "booster" un poil plus haut de l'ordre de 0,4 voire un peu plus.
Je n'ai pas placé de plaque de verre, j'ai suivi la proposition de Raby (que je remercie au passage) :
plaque de liège, MK3 (plaque alu au dessus) et du blue tape pour protéger la plaque.
encore merci
![Wink](https://2img.net/i/fa/i/smiles/icon_wink.gif)
philippe- Messages : 16
Date d'inscription : 28/08/2018
Page 2 sur 2 • 1, 2
